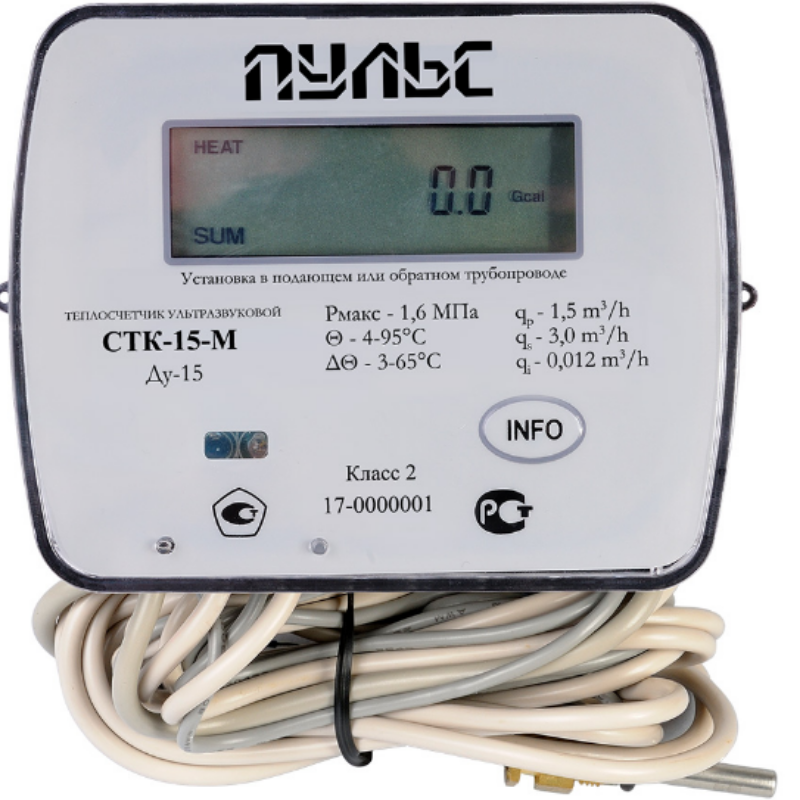

Теплосчетчик Пульс СТК-20(ультразвуковой)ДУ 20

Информация о технических характеристиках, цене продукта, комплекте поставки, стране изготовления и внешнем виде товара носит справочный характер и некоторые сведения о продукте могут быть неточными.

12000 р.8000 р.

Купить

Этот товар вы можете заказать сейчас позвонив по тел.:
+7(343) 271-12-13

+7(982) 717-12-13

Квартирный теплосчетчик для горизонтальной разводки.

Межповерочный интервал 6 лет.
Гарантия завода изготовителя 36 месяцев

Расчет потребления показывает в Gcal

Ультразвуковой

Теги:#Тепло,#поверка

Квартирный теплосчетчик для горизонтальной разводки.

Межповерочный интервал 6 лет.
Гарантия 36 месяцев. Ультразвуковой

Устанавливается на обратный и подающий трубопровод.

Приобретаются отдельно - присоединительные комплекты и кран(гильза).

ДИАПАЗОН ИЗМЕРЯЕМЫХ РАСХОДОВ, ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И МАССА

Наименование параметра	Единица измерения	Значение параметра
Диаметр условного прохода (Ду)	мм	15	20
Нижнее значение объемного расхода, qмин (qi*)	м3/ч	0,012	0,025
Постоянное значение расхода, qном (qp*)		1,5	2,5
Верхнее значение расхода, qмакс (qs*)		3,0	5,0
Длина, не более	мм	110	130
Ширина, не более		80	80
Высота, не более		96	105
Масса, не более	кг	0,75	0,85
Присоединительные размеры датчика объемного расхода (по ГОСТ 6357-81)	дюйм	G¾ – B	G1
* Обозначение в соответствии с ГОСТ Р ЕН 1434-1-2011.

ЕДИНИЦЫ ИЗМЕРЕНИЙ

Характеристика	Значение
Количества тепловой энергии (тепловой мощности)	Гкал; кВт×ч (Гкал/ч; кВт)
Температуры и разности температур теплоносителя	°С
Расхода теплоносителя	м3/ч
Объема теплоносителя	м3

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристика			Единица измерения	Значение
Пределы допускаемой относительной погрешности измерений количества энергии,			%	±(3+4·Δtmin/Δt+0,02×qp/q)
Пределы допускаемой абсолютной погрешности измерений температуры			°С	± (0,6 + 0,004 ×t)
Пределы допускаемой абсолютной погрешности измерений разности температур теплоносителя			%	±(0,5+3×Δtmin/Δt)
Пределы допускаемой относительной погрешности измерений объемного расхода (объема),			%	±(2+0,02×qp/q), но не более ±5
Диапазон измерений температуры теплоносителя			°С	от 4 до 95
Диапазон измерений разности температур теплоносителя			°С	от 3 до 65
Емкость индикаторного устройства при отображении количества тепловой энергии			кВт	999999,9
Цена единицы младшего разряда при отображении количества энергии			кВт	0,1
Емкость индикаторного устройства при отображении количества тепловой мощности			МВт×ч	99999,999
Цена единицы младшего разряда при отображении количества энергии			кВт/ч	0,001
Емкость индикаторного устройства при отображении объемного расхода			м3/ч	99999,999
Цена единицы младшего разряда при отображении объема			м3/ч	0,001
Емкость индикаторного устройства при отображении объема			м3	999999,99
Цена единицы младшего разряда при отображении объема			м3	0,01
Цена единицы младшего разряда по температуре (разнице температур)			°С	0,01
Время реакции датчиков температуры			сек	32
Максимально допустимое рабочее избыточное давление			МПа	1,6
Максимальная потеря давления в датчике расхода при qp			МПа	0,025
Напряжение электропитания от элемента питания постоянного тока			В	3,6
Срок службы элемента питания, не менее			год	6
Степень защиты по ГОСТ 14254-96				IP 65
Сетевые интерфейсы	Импульсный выход	Цена импульса		0,001 Гкал/имп., 1 Квтч/имп.
		Длительность импульса	мс	4(100)*
		Паузы между импульсами	мс	4(25)*
	M-bus		в соответствии с BS EN 13757-3:2004
	RS-485	Скорость передачи данных	бод	2400
		Питание	В	24
Условия окружающей среды при эксплуатации			класс С по ГОСТ Р ЕН 1434-1-2011
Расположение датчика объемного расхода				подающий или обратный трубопровод
Средний срок службы			год	12
Средняя наработка на отказ			час	104000
Глубина архивов			мес.	38
* Параметры импульсного выхода определяется договором на поставку

ГРАФИК ПОТЕРИ ДАВЛЕНИЯ

СХЕМА ПОДКЛЮЧЕНИЯ

ИНТЕРФЕЙСА RS-485

СХЕМА ПОДКЛЮЧЕНИЯ

ИМПУЛЬСНОГО ВЫХОДА

КОМПЛЕКТНОСТЬ

Наименование	Количество
Теплосчетчики ПУЛЬС СТК*	1
Комплект эксплуатационных документов	1
Комплект монтажный частей и принадлежностей*	1
* Модификация теплосчетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку.

МОНТАЖ

Теплосчетчик поставляется готовым к монтажу. К монтажу, наладке, обслуживанию и эксплуатации теплосчетчиков допускается персонал, ознакомленный с РЭ и эксплуатационной документацией на составные части теплосчетчика, прошедший курс обучения и инструктаж по технике безопасности.

До и после места установки прибора установить запорную арматуру, а после запорной арматуры перед проливной частью теплосчетчика установить сетчатый фильтр.

Внимание!

Одноразовые пластиковые круглые заглушки, закрывающие доступ к винтам крепления крышки вычислителя, являются пломбами и установлены для контроля несанкционированного доступа

СОСТАВ МЕНЮ ТЕПЛОСЧЕТЧИКА

ПОВЕРКА

Поверка осуществляется по документу ГОСТ Р ЕН 1434-5-2011 «Теплосчетчики. Часть 5. Первичная поверка».
Перечень эталонов, применяемых при поверке:
- установка поверочная УПР-50, диапазон расходов от 0,01 до 50 м3/ч, пределы относительной погрешности ± 0,15 %;
- установка поверочная ПРУВ/ПС-0,05/1000, диапазон расходов от 0,05 до 1000 м3/ч, относительная погрешность ± 0,15 %;
- термостаты переливные прецизионный ТТП-1.1, диапазон воспроизводимых значений температуры от минус 40 до плюс 100 °С, нестабильность поддержания температуры ± 0,01 °С;
- термометр лабораторный электронный ЛТ-300, диапазон измерений от минус 50 до плюс 300 °С, пределы абсолютной погрешности измерений температуры ± 0,05 °С, в диапазоне температур от минус 50 до плюс 199,99 °С;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.
Знак поверки наносится в руководство по эксплуатации и/или на пломбы теплосчетчика и/или в бланк свидетельства о поверке.

Межповерочный интервал 6 лет.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации 36 месяцев со дня продажи.
