Теплосчетчик КАРАТ-Компакт 2-223-20-2,5-П

Информация о технических характеристиках, цене продукта, комплекте поставки, стране изготовления и внешнем виде товара носит справочный характер и некоторые сведения о продукте могут быть неточными.

Артикул:223.020.131

7800 р.

Купить

Этот товар вы можете заказать сейчас позвонив по тел.:
+7(343) 271-12-13

+7(982) 717-12-13

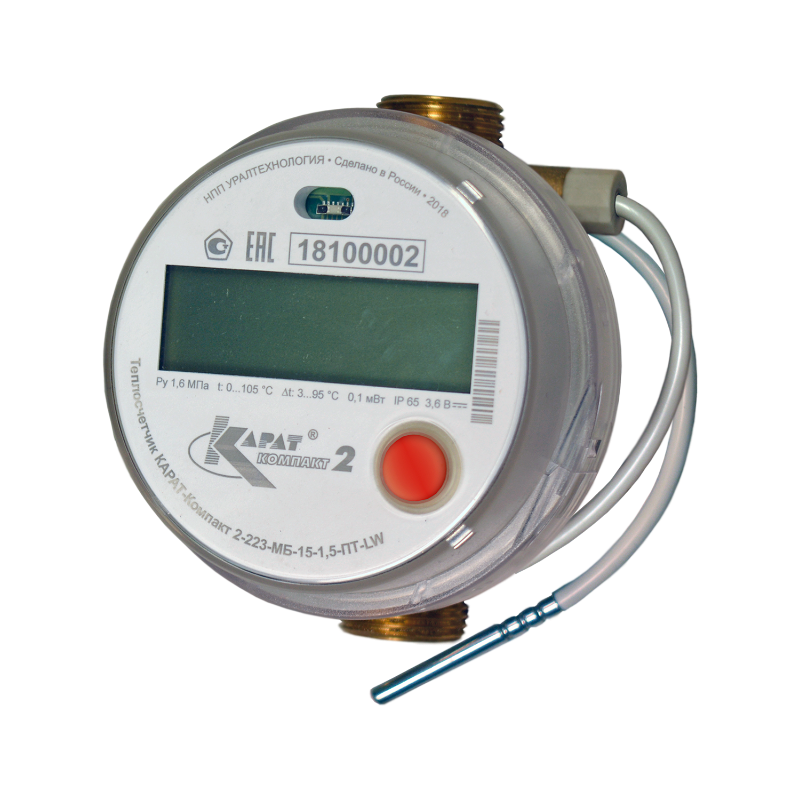

Квартирный ультразвуковой теплосчетчик КАРАТ-Компакт 2-223

Теплосчетчик КАРАТ-Компакт 2-223-20-2,5-ПТ

Ду 20; Подающий трубопровод; Ном. расход 2,5 м³/ч.;

SMART счетчик нового поколения.
В приборе заложена технология IoT CONNECTED PART, которая дает простое автоматизированное подключение к беспроводной сети LoRaWAN и удобное подключение теплосчетчиков к IOT – сервисам.
Увеличенный объем и структурированность архивов - возможность передавать в сетях АСКУЭ мгновенные значения интеграторов, часовые, суточные и месячные архивные записи.
Ультразвуковой принцип измерения обеспечивает отсутствие потерь давления на измерительном участке.
Межповерочный интервал — 5 лет.
Гарантийный срок — 5 лет.

Теги:#Тепло

Теплосчетчик предназначен для квартир с горизонтальной разводкой отопления. Устройство не предназначено для монтажа на каждый радиатор отопления отдельно, т.к. разница температур между входящим и выходящим трубопроводами слишком мала для вычислений.

На экране прибор постоянно отображает значение об измеренной тепловой энергии с момента включения. Эти же значения сохраняются в энергонезависимой памяти. Кроме этого, прибор обладает возможностью просмотра дополнительных значений на дисплее, которые он не показывает постоянно, но сохраняет в энергонезависимой памяти.
К таким параметрами относятся:

тепловая энергия (Гкал, ккал, ГДж, МДж, МВт·ч, кВт·ч);
объем (или масса) теплоносителя (воды), м3 (т);
температура воды в подающем и обратном трубопроводах, °С;
разность температуры теплоносителя в подающем и обратном трубопроводах, °С;
объем воды, измеренный считчиками воды, подключенными к импульсным входам, м³

При этом, теплосчетчик ведет архивы данных значений, количество архивных записей зависит от типа периода:

помесячный интегральный (накапливаемый) – не менее 144 месяца (записей);
помесячный – не менее 144 месяца (записей);
посуточный интегральный – не менее 400 суток (записей);
посуточный – не менее 460 суток (записей);
почасовом – не менее 1440 часов (записей).
журнал - не менее 256 событий (записей).

Технические характеристики

Характеристика	Величина
Метрологические характеристики
Диапазон измерений температуры, °С	0 – 105 ⁠
Диапазон измерений разности температуры, °С	3 – 95
Суммарное значение с нарастающим итогом при измерении объема, м³	до 99999,999
Суммарное значение с нарастающим итогом при измерении тепловой энергии, Гкал (ГДж, МВт·ч, кВт·ч)	до 99999,999
Пределы допускаемой абсолютной погрешности при измерении температуры, °C где: t – измеренное значение температуры, °С	± (0,3 + 0,005⋅t)
Пределы допускаемой абсолютной погрешности при измерении разности температуры, °C где: Δt - значение разности температуры в подающем и обратном трубопроводах, °С	± (0,09 + 0,005·Δt)
Пределы допускаемой относительной погрешности при измерении объема, % в диапазонах: от qmin до qt от qtдо qmax	± 5 ± 2
Пределы допускаемой относительной погрешности при измерении тепловой энергии, % где: qi и qmax - значение расхода теплоносителя и его наибольшее значение, м³/ч	±(2+12/Δt + 0,01⋅qmax/qi)
Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 3000 импульсов, в измеряемые величины, %	± 0,04
Пределы допускаемого суточного хода часов, с	± 9
Монтажные характеристики
Максимальное рабочее давление, МПа	1,6
Длина кабеля измерительного преобразователя температуры, м, не более	1,5 (5,0)*
Диаметр измерительного преобразователя температуры, мм, не более	5
Рабочие условия эксплуатации: температура окружающего воздуха, °С атмосферное давление, кПа относительная влажность окружающего воздуха при температуре 35 °С, %	5 – 50 от 84 до 106,7 до 95
Степень защиты оболочки от попадания пыли и воды, ГОСТ 14254-2015	IP65
Эксплуатационные характеристики
Срок службы элемента питания, лет, не менее	5
Средняя наработка на отказ, ч, не менее	75 000
Средний срок службы, лет	12

* — поставляется по отдельному заказу.

Характеристики расходомера теплосчетчика в зависимости от Ду:

Характеристика	Величина
Диаметр условного прохода (Ду), мм	15	20
Максимальный расход qmax, м³/ч	3,0	5,0
Номинальный расход qn, м³/ч	1,5	2,5
Переходный расход qt, м³/ч	0,15	0,25
Минимальный расход qmin, м³/ч	0,015	0,025
Габаритные размеры (длина × ширина × высота), мм, не более	110х90х125	130х90х120
Длина проточной части с переходниками, мм, не более	190	230
