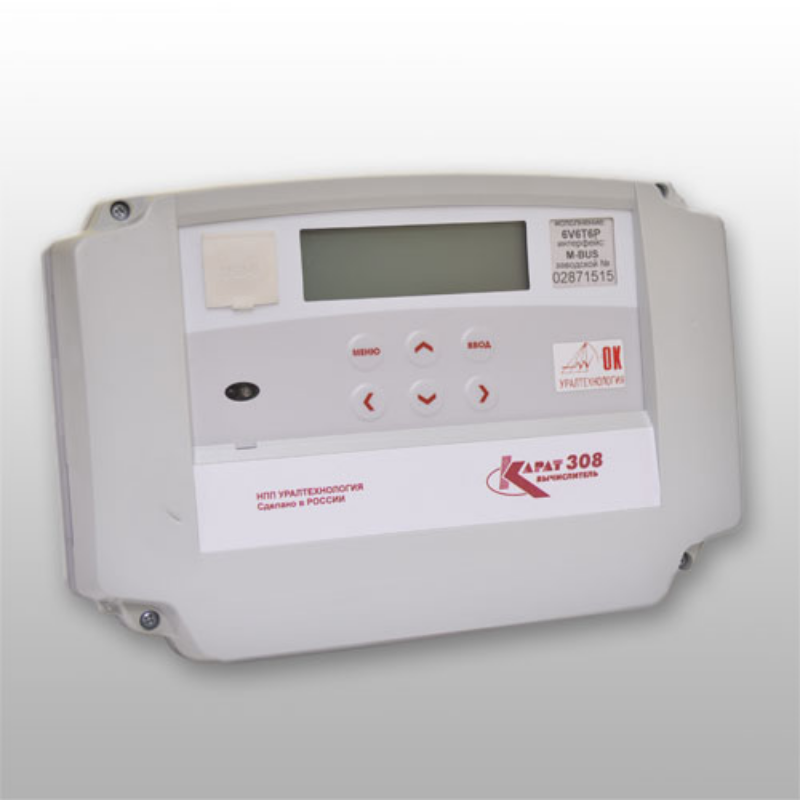

Вычислители КАРАТ-308 предназначены для коммерческого и технологического учета коммунальных (энергетических) ресурсов. Они обладают уникально широким функционалом среди подобных, и в отличие от КАРАТ-307 или КАРАТ-306, в том числе.
В поддержку дополнительного функционала, у них расширены возможности по подключению первичных преобразователей. Входы вычислителя КАРАТ-308 перестали определять вид подключаемого первичного преобразователя (расход, температура, давление), каждый вход стал универсальными и определяют тип сигнала, который вычислитель способен измерять на нем: импульс и частота, сопротивление, ток. К этим вычислителям можно подключать расходомеры или счетчики воды, пара, газа с числоимпульсными, частотными и токовыми выходами. Соответственно, подключать расходомеры можно также к импульсным и токовым входам. Для измерения температуры, можно подключать термопреобразователи сопротивления платиновые и медные, а также преобразователи температуры с токовым выходом.
Особенности вычислителя
Расширены и параметры сигналов от первичных преобразователей, принимаемых вычислителем. Импульсный вход принимает сигнал типа "сухой контакт" или "открытый коллектор" для подключения преобразователей расхода с импульсным выходом, а также - сигнал типа "потенциальный выход" для подключения преобразователей расхода с частотным выходом до 3000 Гц. К температурным входам можно подключать термопреобразователи сопротивления с НСХ 50П, Pt50, 50М и 100М, дополнительно к 100П, 500П, Pt100 и Pt500. Параметры токового входа тоже расширены, у КАРАТ-308 к нему можно подключать первичные преобразователи с токовым сигналом 0-5 мА, 0-20 мА и 4-20 мА.
Конечно же, этот потенциал определяет и дополнительные требования к возможностям конфигурирования, если оно отличается от обычной схемы учета тепла. Но наши инструкции по настройке вычислителя КАРАТ-308, размещенной в открытом доступе на веб-сайте, а также специалисты нашей технической поддержки помогут Вам разобраться в его настройке, и эффективно применять вычислитель для решения своих задач.
Выделяющие свойства:
- Возможность определения суммы (разности) однотипных параметров. Например, сумма Гкал двух контуров теплоснабжения, или разница температуры между подающим и обратным трубопроводом.
- Глубокие архивы вычислителя, отдельный аварийный архив, а также журнал событий, которые дают возможность исследования причин отклонения фактических результатов измерений от ожидаемых, планируемых.
- Наряду с заданием договорного значения температуры холодного источника, измерение реальной температуры холодного источника по датчику температуры и возможность использования ее в расчетах.
- Конфигурирование вычислителя и снятие данных через стандартный кабель USB A-B. Без использования посреднических коммуникаторов/преобразователей.
- Возможность загрузки схемы конфигурирования вычислителя из КАРАТ-308 в один файл на ПК, для отправки файла по электронной почте в техподдержку, либо клонирования схемы конфигурирования на другой вычислитель КАРАТ-308.
Метрологические характеристики:
| Характеристика | Значение характеристики |
|---|---|
| Параметры измеряемой среды | |
| Диапазон измерений и преобразований в температуру, °С | от −50 до +600 |
| Диапазон измерений и преобразований в разность температуры, °С | от 3 до 147 |
| Диапазон измерений и преобразований в давление, МПа | от 0 до 30 |
| Диапазон измерений и преобразований в разность давления, МПа | от 0 до 10 |
| Диапазон измерений и преобразований в объем и массу воды, м3 (т) | 10-3-108 |
| Диапазон измерений и преобразований в объёмный и массовый расход воды и пара, м3/ч (т/ч) | 10-3-108 |
| Диапазон измерений и преобразований в электроэнергию, кВт·ч | 10-3-108 |
| Диапазон измерений и преобразований в объем природного газа в рабочих условиях и приведённый к стандартным условиям, м3 | 10-3-108 |
| Диапазон измерений и преобразований в объёмный расход природного газа в рабочих условиях и приведённый к стандартным условиям, м3 | 10-3-108 |
| Диапазон измерений и преобразований в тепловую энергию, Гкал (МДж, МВт·ч) | 10-3-108 |
| Пределы допускаемой приведенной погрешности при измерении силы тока и преобразовании в измеряемые величины, %, в диапазоне: - (4-20) мА - (0-20) мА - (0-5) мА | ±0,05 ±0,05 ±0,1 |
| Пределы допускаемой абсолютной погрешности при измерении электрического сопротивления ИПТ и преобразовании в температуру, °С, в диапазоне: - от минус 50 до 150 °С (включительно) - от 150 до 600 °С | ±0,15 ±0,2 |
| Пределы допускаемой абсолютной погрешности при измерении разности сопротивления КИПТ и преобразовании в разность температуры, °С | ±0,04 |
| Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 2500 импульсов, в, %: - обем воды - объем пара - объем природного газа - электрическую энергию | ±0,04 ±0,04 ±0,04 ±0,04 |
| Пределы допускаемой относительной погрешности при измерении частоты входных сигналов в диапазоне (0,1-3000) Гц и преобразовании в объёмный расход и объём воды, пара, природного газа, % | ±0,03 |
| Пределы допускаемой относительной погрешности расчета массы воды по измеренным сигналам ИП, % | ±0,15 |
| Пределы допускаемой относительной погрешности расчета объема природного газа приведённого к стандартным условиям, % | ±0,01 |
| Пределы допускаемой относительной погрешности расчета объемного расхода природного газа приведенного к стандартным условиям, % | ±0,01 |
| Пределы допускаемой относительной погрешности расчета объемного и массового расхода, объема и массы водяного пара, % | ±0,01 |
| Пределы допускаемой относительной погрешности расчета тепловой энергии по измеренным сигналам ИП, % | ±(0,5+ Δtmin/Δt), где: Δtmin - минимальное значение разности температуры, °С; Δt - измеренное значение разности температуры, °С |
| Пределы допускаемого суточного хода часов, с/сут | ±5 |
| Архивы | |
| Почасовой, часов | 1 536 |
| Посуточный, суток | 1 456 |
| Помесячный, месяцев | 48 |
| Аварийный посуточный, записей | 496 |
| Журнал событий, записей | 1 008 |
| Защищенный журнал, записей | 4 096 |
| Характеристики окружающей среды | |
| Температура окружающей среды, °С | от +1 до +55 |
| Относительная влажность при температуре 35 °С, %, не более | 80 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Показатели надежности | |
| Средняя наработка на отказ, часов | 80 000 |
| Средний срок службы вычислителя, лет | 12 |
| Время хранения архивных и служебных данных | Не ограничено |
| Гарантийный срок эксплуатации, лет | 4 |
| Интервал между поверками, лет | 4 |
| Класс защиты по ГОСТ 14254 | IP65 |
| Параметры прибора | |
| Габаритные размеры (длина х ширина х высота), мм не более | 234 х 172 х 70 |
| Масса вычислителя, кг не более | 1,2 |
| Питание и монтаж | |
| Резервное питание — литиевая батарея, В Если в течение 30 минут питание вычислителя не будет восстановлено, он переходит в энергосберегающий режим, измерения, расчеты и запись информации в архивы при этом будут остановлены. | 3,6 |
| Питание внешнее, В | (24±12) |
| Монтаж | На DIN-рейку, на стену |
