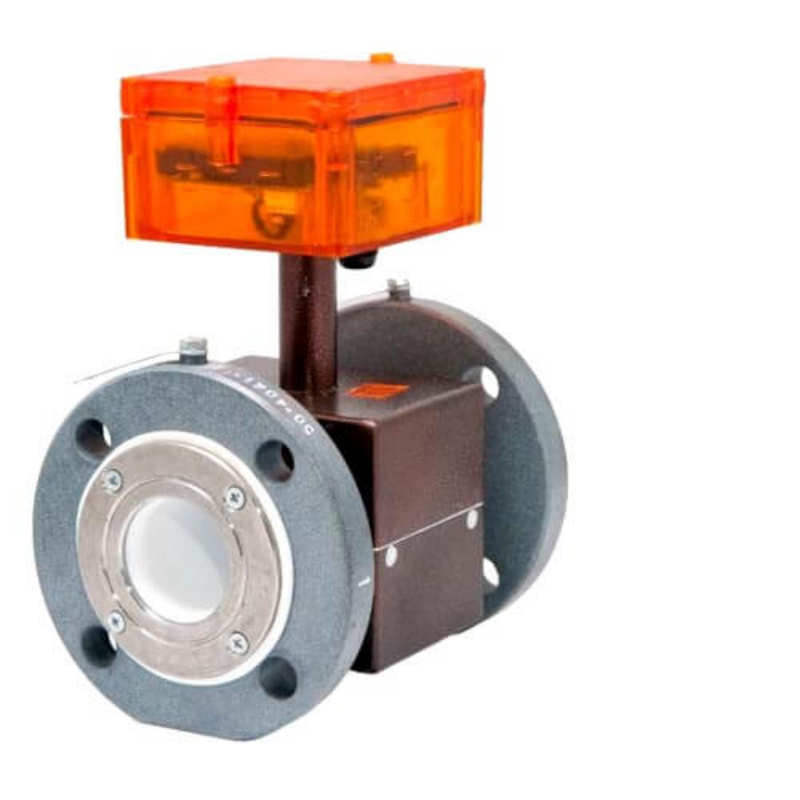

Преобразователи расхода МФ 5.2.1, МФ 5.2.2 применяются в трубопроводных системах тепло- и водоснабжения для преобразования объема и расхода воды и других жидкостей. При этом включение взвешенных элементов и воздуха в таких системах не должно превосходить 1%. Мастерфлоу МФ 5.2.2, 5.2.1 могут применяться в составе счетчика тепла и счетчика-расходомера. Датчик подходит для комплексов сбора данных и контроля процессов.
Прибор рекомендовано использовать в жилищно-коммунальной сфере, энергетике, а также на других производственных предприятиях.
Преимущества расходомеров
Среди преимущественных особенностей датчиков:
- большое разнообразие типоразмеров;
- возможность функционирования в условиях высокой температуры и вибрации, ремонтопригодность;
- высокая точность датчика, сохранение его характеристик неизменными на протяжении всего периода эксплуатации;
- возможность монтажа на горизонтальных и вертикальных частях трубопроводов;
- нет температурной погрешности замера расходов;
- невысокая восприимчивость к смене физико-механических характеристик измеряемой среды.
Средний срок службы прибора составляет не менее 12 лет, межповерочный интервал ‒ 4 года.
Общие рекомендации по монтажу прибора
Преобразователь МФ 5.2.1 Б, 5.2.2 Б рекомендуется устанавливать в отапливаемых помещениях, либо в тех объектах, где поддерживается температура воздуха выше 0 ⁰С. Рекомендуемый температурный диапазон для корректной работы устройства составляет 0-50 ⁰С. Оптимальная влажность воздуха не должна превышать 80%. Не рекомендуется устанавливать датчики в холодных, неотапливаемых помещениях, а также в помещениях с повышенной влажностью.
Желательно выбирать такое место установки, в котором могла бы гарантироваться дальнейшая эксплуатация устройства без возможности нанесения механических повреждений. Желательно обеспечить удобный доступ к Мастерфлоу 5.2.2 Б для технического осмотра в любое время года.
| Есть вопросы? Наши квалифицированные специалисты готовы проконсультировать вас. Пишите свои вопросы или отправляйте заявку на нашу почту: ekatenergo@list.ru |
- Ду 15
- Ду 20
- Ду 25
- Ду 32
- Ду 40
- Ду 50
- Ду 65
- Ду 80
- Ду 100
- Ду 150
- Ду 200
- Ду 300
- Фланцевое
- Б (стандарт)
- В (под заказ)
Порог чувствительности (gпор), значения минимального (gмин), переходных (gп1 и gп2) и максимального (gмакс) расходов в зависимости от диаметра условного прохода (Ду) и класса преобразователей приведены в таблице
| Ду | Класс | gпор | gмин | gпер1 | gпер2 | gмакс |
| 15 | Б | 0,01 | 0,02 | 0,033 | 0,05 | 5 |
| В | 0,007 | 0,013 | 0,026 | 0,043 | 6,5 | |
| 20 | Б | 0,02 | 0,04 | 0,067 | 0,1 | 10 |
| В | 0,0125 | 5 0,025 | 0,05 | 0,0833 | 12,5 | |
| 25 | Б | 0,036 | 0,072 | 0,12 | 0,18 | 18 |
| В | 0,02 | 0,04 | 0,08 | 0,13 | 20 | |
| 32 | Б | 0,06 | 0,12 | 0,2 | 0,3 | 30 |
| В | 0,038 | 0,076 | 6 0,152 | 0,2533 | 38 | |
| 40 | Б | 0,09 | 0,18 | 0,300 | 0,45 | 45 |
| В | 0,055 | 0,11 | 0,22 | 0,367 | 55 | |
| 50 | Б | 0,15 | 0,3 | 0,5 | 0,75 | 75 |
| В | 0,08 | 0,16 | 0,32 | 0,53 | 80 | |
| 65 | Б | 0,24 | 0,48 | 0,8 | 1,2 | 120 |
| В | 0,13 | 0,26 | 0,52 | 0,87 | 130 | |
| 80 | Б | 0,36 | 0,72 | 1,2 | 1,8 | 180 |
| В | 0,2 | 0,4 | 0,8 | 1,33 | 200 | |
| 100 | Б | 0,6 | 1,2 | 2 | 3 | 300 |
| В | 0,36 | 0,72 | 1,44 | 2,4 | 360 | |
| 150 | Б | 1,14 | 2,28 | 3,8 | 5,7 | 570 |
| В | 0,62 | 1,24 | 2,48 | 4,13 | 620 | |
| 200 | Б | 2 | 4 | 6,7 | 10 | 1000 |
| В | 1,1 | 2,2 | 4,4 | 7,3 | 1100 | |
| 300 | Б | 5 | 10 | 16,7 | 25 | 2500 |
| В | 2,5 | 5 | 10 | 16,7 | 2500 |
Метрологические характеристики
Отношения минимального (gмин) и переходных (gn1, gn2) расходов к максимальному (gмакс) в зависимости от диаметра условного прохода (Ду) и класса МФ приведены в таблице
| Классы | gмин | gпер1 | gпер2 |
| Б, Б2 | gмакс/250 | gмакс /150 | gмакс /100 |
| В | gмакс /500 | gмакс /250 | gмакс /150 |
Эксплуатационные характеристики
| Диапазон частот на частотном выходе, Гц | 0,1 ... 1000 |
| Диапазоны токов на токовом выходе, мА | от 0 до 5 (от 4 до 20) |
| Избыточное давление рабочей среды, МПа | не более 1,6 или 2,5 |
| Гидравлические потери на номинальном (0,5gмакс) расходе, МПа | не более 0,005 |
| Номинальное напряжение электропитания постоянным током, В | 12 |
| Потребляемая электрическая мощность, Вт | не более 7,5 |
| Степень защиты МФ по ГОСТ 14254 | IP65 |
| Исполнение по устойчивости к вибрации по ГОСТ Р 52931 | группы N1 |
| Исполнение по устойчивости к климатическим воздействиям по ГОСТ Р 52931 | С3 |
| Устойчивость к внешнему (50 Гц) магнитному полю напряженностью, А/м | до 400 |
| Средний срок службы изделия, лет | Не менее 12 |
| Средняя наработка на отказ, лет | Не менее 75000 |
Руководство по эксплуатации МФ ред.06.15.pdf
Описание типа Мастерфлоу (Конвент).pdf
