Термометры коррозионностойкие (универсальное присоединение)

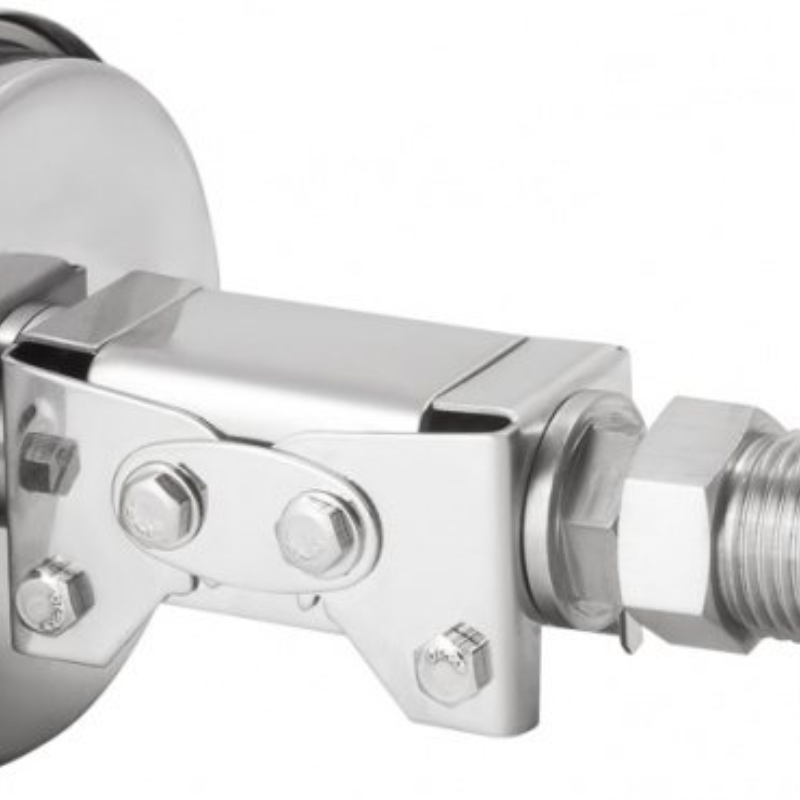

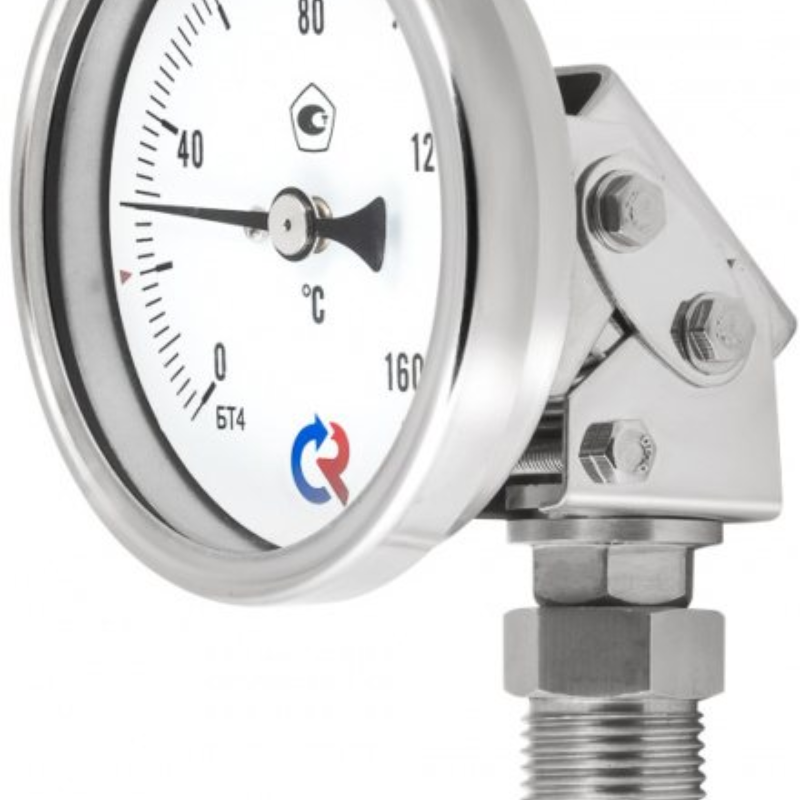

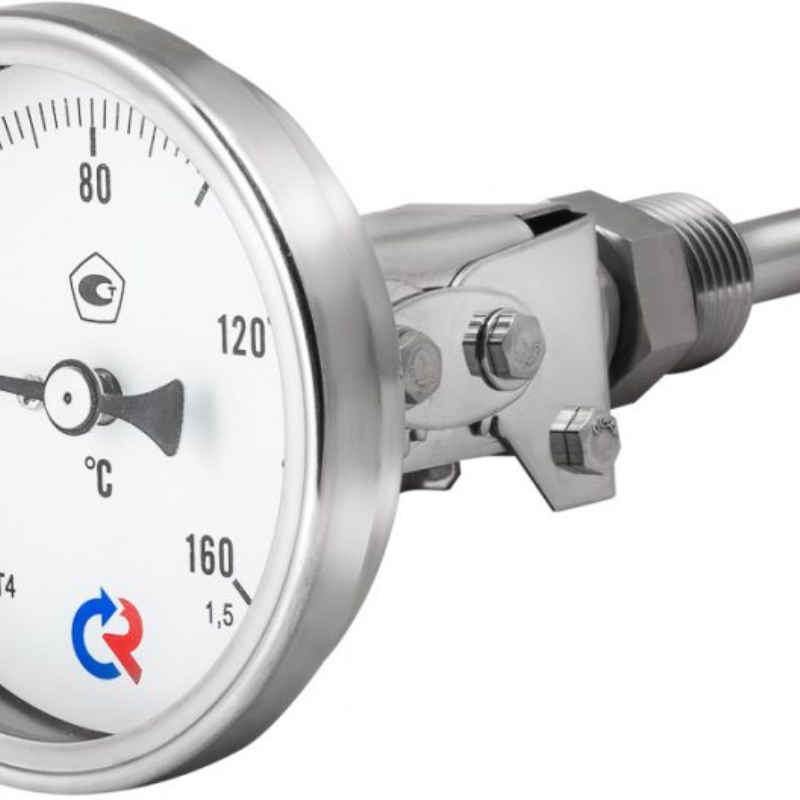

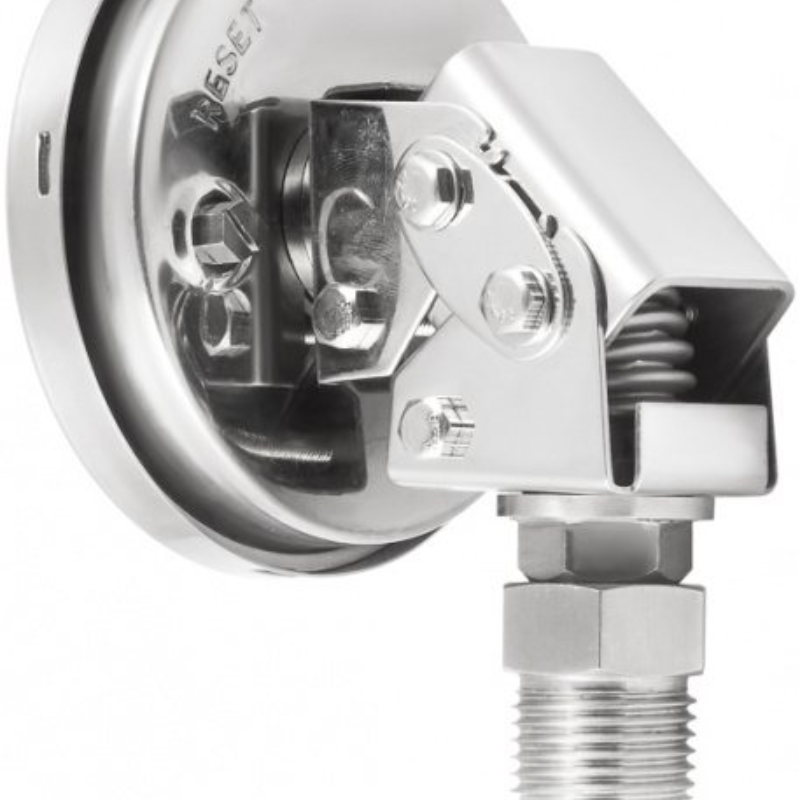

Тип БТ, серия 220. Коррозионностойкий термометр с универсальным (поворотно-откидным корпусом) присоединением предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса

80, 100, 150 мм

Класс точности

1,5 (1,0 - под заказ)

Диапазоны показаний температур

−30…+50 °С 0…+60 °С 0…+100 °С
0…+120 °С 0…+160 °С 0…+250 °С
0…+300 °С 0…+350 °С 0…+450 °С

Рабочая температура

Окружающая среда:
−60…+60 °C

Длина погружной части, мм

46*, 64, 100, 150, 200, 250, 300** мм (под заказ возможно изготовление погружной части длиной до 1600 мм)**
* — для Ø80.
** — кроме Ø80.

Чувствительный элемент

Биметаллическая спираль

Шток

Нержавеющая сталь 08Х18Н10

Корпус

IP54 (IP65 под заказ),
нержавеющая сталь 08Х18Н10,
угол поворота до 90°

Кольцо

Нержавеющая сталь 08Х18Н10,
байонетное

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Присоединение

Осевое присоединение поворотного механизма

Резьба присоединения (на штоке)

G½ (под заказ М20х1,5)

Комплектность

Без гильзы (возможна комплектация термометра гильзой из нержавеющей стали 08Х18Н10)

Рабочее давление

на штоке: 10 МПа
на гильзе из нержавеющей стали: 25 МПа
(под заказ)

Регулировка

На корпусе с тыльной стороны

Техническая документация

ТУ 4211-001-4719015564-2008
