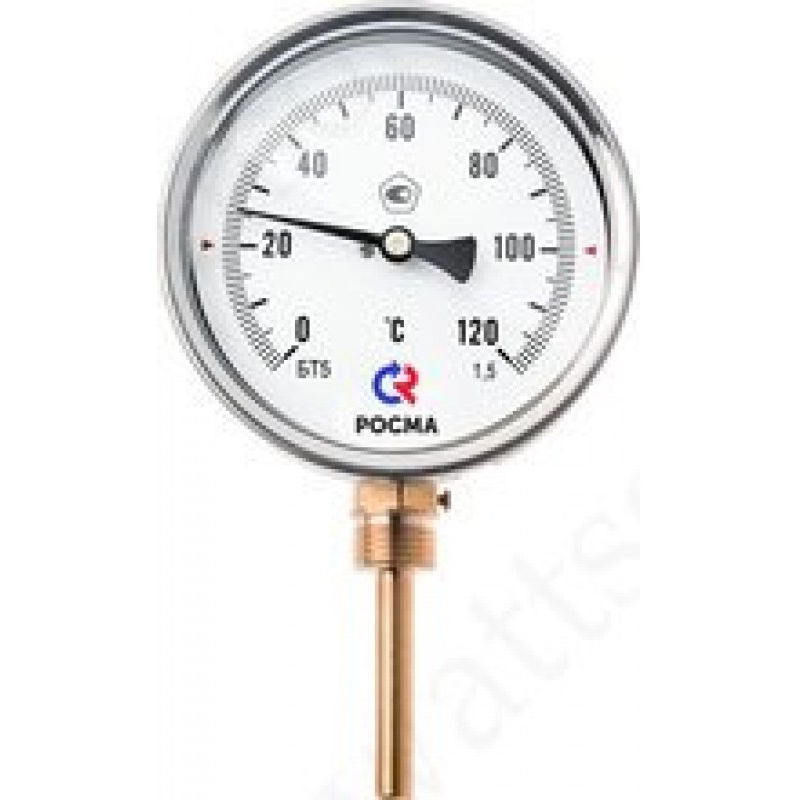

Термометр общетехнические (радиальное присоединение)

Тип БТ, серия 211. Термометр осевой биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения: системы кондиционирования, теплоснабжение, водоснабжение.

При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.

Диаметр корпуса

63, 80, 100, 150 мм

Класс точности

Ø80, 100, 150 1,5
Ø63 2,5

Диапазоны показаний температур

−40…+60 °С 0…+60 °С
0…+100 °С 0…+120 °С
0…+160 °С 0…+200 °С
0…+250 °С 0…+300 °С
0…+350 °С 0…+450 °С

Рабочая температура

Окружающая среда: −10…+60 °C

Длина погружной части, мм

46 (кроме Ø150 или t°=0…+60
или 0…350 / 450 °C для Ø80 и 100);
64; 100; 150; 200;
250 (кроме Ø63);
300 (только для Ø100)

Корпус

IP43, коррозионностойкая сталь 12Х15Г9НД

Кольцо

Коррозионностойкая сталь 12Х15Г9НД, байонетное, для Ø63 — запрессованное

Шток

Нержавеющая сталь 08Х18Н10

Чувствительный элемент

Биметаллическая спираль

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Присоединение

Осевое

Резьба присоединения

на гильзе — G½ или M20×1,5

Рабочее давление

10 МПа (латунная гильза с длинной погружной части до 100 мм)
2,5 МПа (латунная гильза с длиной погружной части более 100 мм)
25 МПа (гильза из нержавеющей стали 08Х18Н10)

Регулировка

на штоке (для Ø63) или на корпусе с тыльной стороны

Межповерочный интервал

3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С
2 года — для всех остальных диапазонов

Техническая документация

ТУ 4211-001-4719015564-2008
