Термоманометры осевые

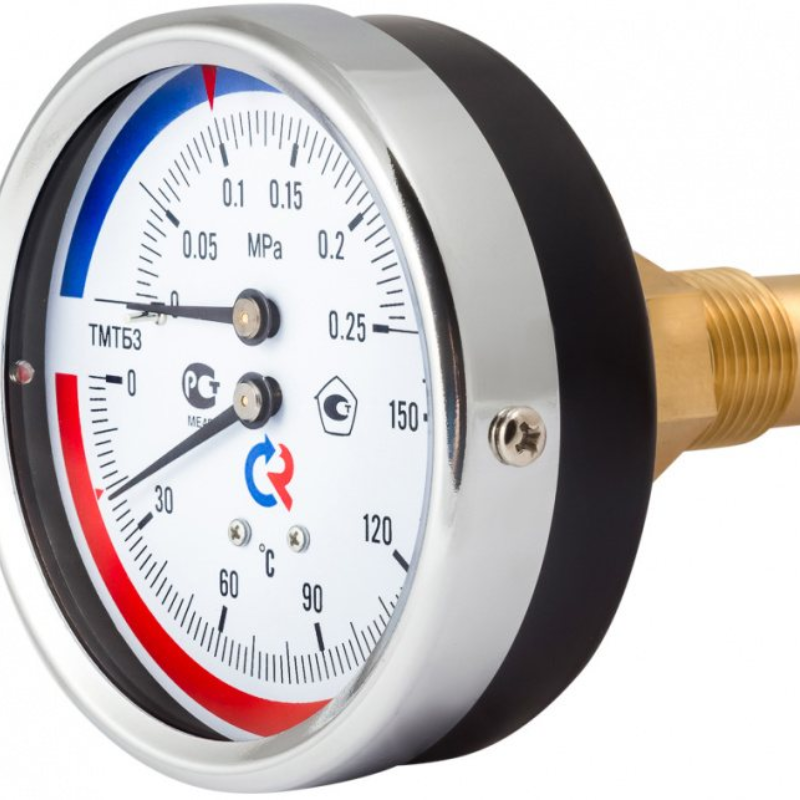

Тип ТМТБ. Термоманометр осевой предназначен для одновременного измерения температуры и избыточного давления неагрессивных к медным сплавам сред.

Область применения: системы отопления, водоснабжение, бойлеры, паровые котлы и т.д.

Термоманометр — комбинированный прибор, для измерения давления и температуры.

Для визуального контроля основных параметров теплоносителя (давления и температуры) как правило, применяют манометр и термометр. Попытка объединить эти два прибора привела к созданию комбинированного прибора, получившего название «термоманометр».

Конструктивно термоманометр ТМТБ объединяет деформационный манометр и биметаллический термометр. Термоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания «РОСМА» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя. Все термоманометры комплектуются защитным клапаном, позволяющим демонтировать термоманометр без разгерметизации системы.

Диаметр корпуса

80, 100 мм

Класс точности

2,5

Диапазоны показаний температур

0…120 / 150 °С

Диапазон показаний давлений

0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа

Рабочая температура

Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C

Корпус

IP40, cталь 10, цвет черный

Кольцо

Хромированная сталь 10

Чувствительный элемент манометрической части

Медный сплав

Чувствительный элемент термометрической части

Биметаллическая спираль

Трибко-секторный механизм

Медный сплав

Клапан

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления

Стекло

Минеральное

Штуцер для манометра

Медный сплав

Шток для термометра

Нержавеющая сталь 08Х18Н10

Длина погружной части, мм

46, 64, 100 мм

Присоединение

Осевое

Резьба присоединения

G½ (на клапане)

Межповерочный интервал

2 года

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
