Манометры специального исполнения IP54

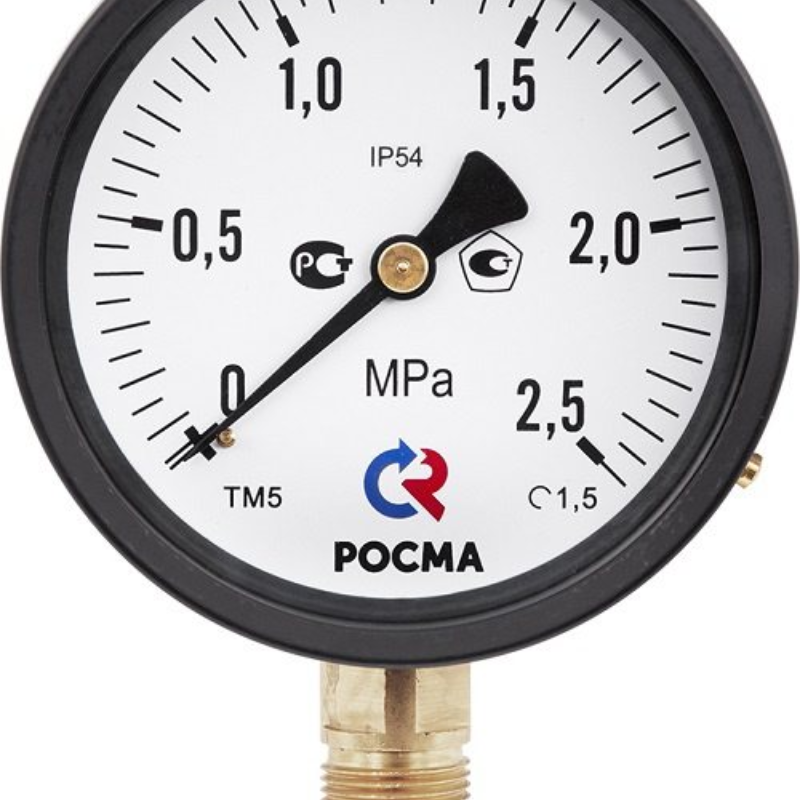

Тип ТМ (ТВ, ТМВ), серия 10, IP54. Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Преимуществами данного исполнения являются повышенная износостойкость механизма, улучшенная защита от внешних воздействий (IP54), встроенный демпфер.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

Диаметр корпуса

100, 150 мм

Класс точности

1,5

Диапазон показаний давлений

ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
ТВ* −0,1…0 МПа
ТМВ* −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

* — под заказ

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы

Рабочая температура

Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C

Корпус

IP54, сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Чувствительный элемент

Медный сплав (100 МПа — сталь 38ХМ)

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Медный сплав (100 МПа — сталь 30 с никелевым покрытием)

Присоединение

Радиальное

Резьба присоединения

M20×1,5 (под заказ другие резьбы)

Межповерочный интервал

2 года

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
